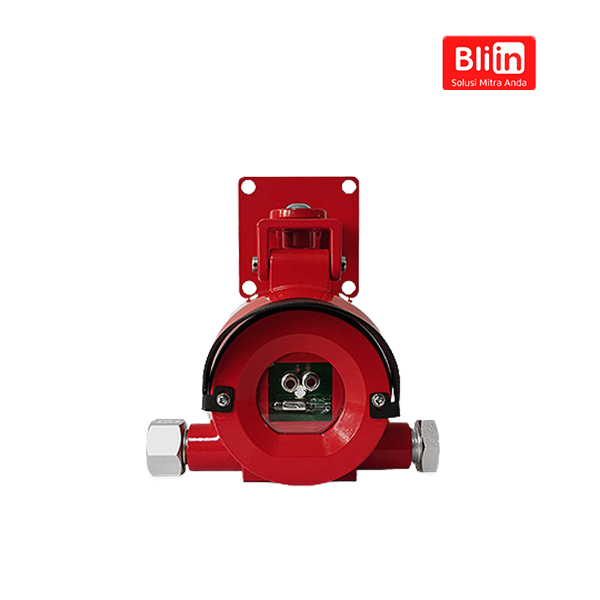

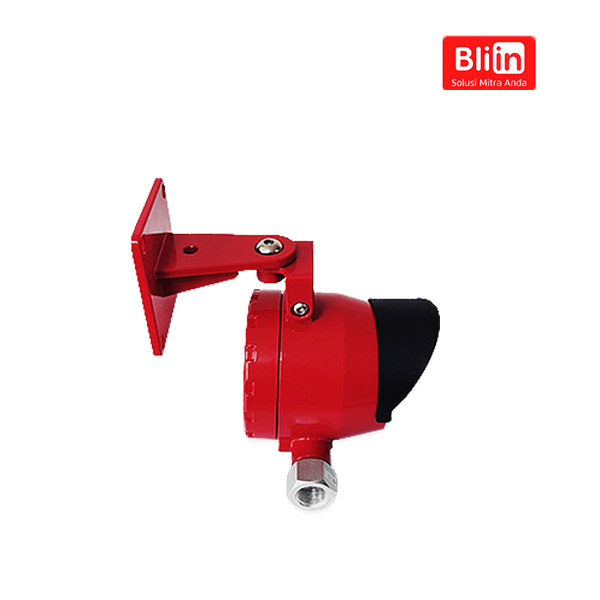

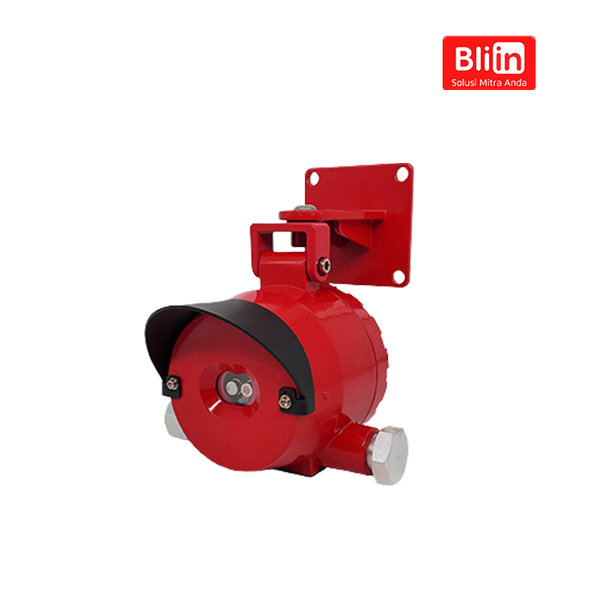

Double IR & UV Flame Detector

IR UV Flame Detector adalah detektor api industri yang menggabungkan dua sensor inframerah (IR) dan satu sensor ultraviolet (UV) untuk mendeteksi nyala api secara cepat dan akurat. Perangkat ini dirancang khusus untuk lingkungan berisiko tinggi seperti kilang minyak, pabrik kimia, dan fasilitas penyimpanan bahan bakar. Dengan kombinasi spektrum 4.3μm, 5.0μm, dan 185–260nm, sistem ini mampu membedakan api nyata dari sumber gangguan lingkungan. Oleh karena itu, detektor ini memberikan respons cepat sekaligus meminimalkan alarm palsu.

Teknologi Deteksi IR UV yang Presisi

IR UV Flame Detector bekerja menggunakan:

• Dua sensor IR dengan filter pita sempit

• Satu sensor UV tipe solar-blind

Satu sensor IR dan sensor UV membaca panjang gelombang pusat api. Sementara itu, sensor IR lainnya memonitor radiasi inframerah di lingkungan sekitar. Data tersebut kemudian dianalisis oleh mikroprosesor 32-bit berkecepatan tinggi. Selanjutnya, algoritma matematika khusus memverifikasi pola radiasi dan karakteristik kilatan api. Dengan demikian, hanya spektrum yang benar-benar menyerupai api yang akan memicu alarm.

Tahan Gangguan dan Anti Alarm Palsu

IR UV Flame Detector dirancang untuk bekerja stabil di lingkungan industri ekstrem. Perangkat ini mampu menekan gangguan dari:

• Sinar matahari langsung

• Petir

• Pengelasan listrik

• Radiasi panas non-api

• Gangguan elektromagnetik

• Getaran mekanis

Karena itu, sistem tetap responsif tanpa terpengaruh interferensi eksternal.

Fitur Utama IR UV Flame Detector

Kinerja & Teknologi

• Chip pemrosesan data 32-bit berkecepatan tinggi

• Konsumsi daya rendah

• Algoritma paten anti false alarm

• Waktu respons <30 detik

Kemampuan Deteksi

• Sudut deteksi IR: 90°

• Sudut deteksi UV: 120°

• Jarak deteksi hingga 50 meter

• 4 tingkat sensitivitas

• Penyesuaian sensitivitas dengan batang magnetik

Desain Industri

• Kelas Ex: Ex d IIC T6 Gb / Ex tD A21

• Proteksi IP66

• Material aluminium bebas tembaga

• Cocok untuk hazardous area

Selain itu, perangkat menyediakan output 4–20mA dan dua relay (alarm & fault) untuk integrasi sistem kontrol.

Spesifikasi Teknis

Rentang Spektrum Respons:
4.3μm, 5.0μm, 185–260nm

Metode Deteksi: Sampling jalur optik real-time
Objek Deteksi: Api

Output Sinyal:

• 4–20mA

• 2 relay (kontak bebas)

Tegangan Pasokan: DC24V ±6V
Arus Kerja: ≤30mA (DC23V)
Waktu Respons: <30 detik
Jarak Deteksi Maksimum: 50m (api n-heptane 0.3m × 0.3m)

Lapangan Pandang:

• IR: 90°

• UV: 120°

Proteksi: IP66
Suhu Operasi: -20℃ hingga +60℃
Kelembaban: ≤95%RH

Instalasi: Dinding, pipa, atau bracket
Interface Kabel: NPT1/2 (default G1/2)
Berat: 1.5±0.2kg

Indikasi Status Operasi

• LED hijau berkedip: Operasi normal (jumlah kedipan menunjukkan tingkat sensitivitas)

• LED merah menyala: Kondisi alarm

Dengan sistem ini, operator dapat memantau status perangkat secara langsung dan cepat.

Aplikasi IR UV Flame Detector

IR UV Flame Detector sangat cocok untuk:

• Industri minyak & gas

• Petrokimia

• Area tangki bahan bakar

• Ruang turbin

• Pabrik kimia

• Area berbahaya zona 1 & zona 2

Untuk sistem monitoring terintegrasi, Anda juga dapat mengombinasikan perangkat ini dengan Panel Pengendali Alarm Gas atau sistem kontrol kebakaran industri lainnya.
