Sensor Aliran Cairan dengan Instalasi Clamp On Leave a comment
Monitoring pipa industri menjadi kebutuhan penting bagi fasilitas yang ingin menjaga aliran cairan tetap stabil, mudah dipantau, dan tidak mengganggu operasional sistem. Dalam lingkungan industri, pipa digunakan untuk berbagai kebutuhan seperti distribusi air proses, cooling water, utilitas, sistem HVAC, irigasi, dan manajemen energi. Jika aliran cairan tidak terpantau dengan baik, gangguan kecil pada pompa, valve, filter, atau jalur pipa dapat berkembang menjadi masalah yang lebih besar.

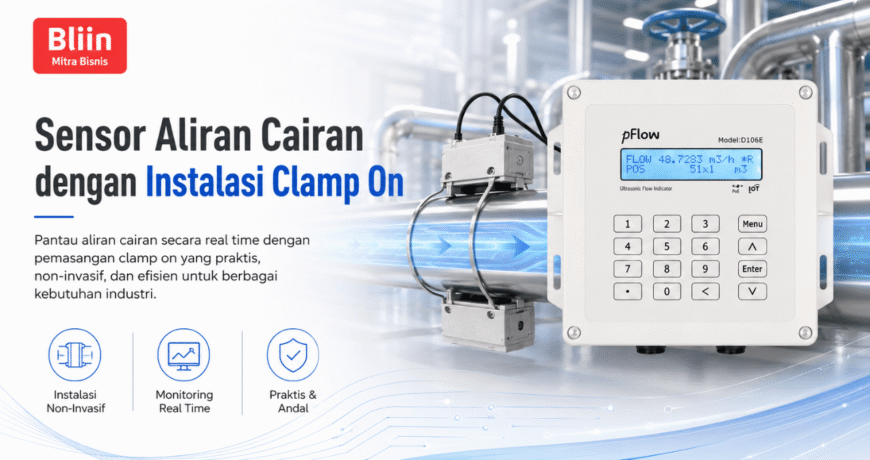

Ultrasonic Flow Indicator D106E hadir sebagai perangkat pemantau aliran cairan berbasis teknologi ultrasonic. Perangkat ini menggunakan metode clamp on, sehingga transducer dapat dipasang pada bagian luar pipa tanpa perlu memotong jalur pipa. Dengan cara ini, proses instalasi menjadi lebih praktis, aman, dan tidak mengganggu sistem yang sedang berjalan.
Selain itu, D106E mendukung konektivitas IoT melalui PoE, HTTP, dan MQTT. Data aliran dapat dikirim ke aplikasi MeterTube, dashboard monitoring, maupun platform cloud seperti Microthings. Karena itu, perangkat ini cocok untuk fasilitas industri modern yang membutuhkan sistem pemantauan online, real time, dan mudah diintegrasikan.
Monitoring pipa industri dengan sensor clamp on
Dalam sistem industri, pipa berperan sebagai jalur utama untuk mengalirkan cairan. Air proses, cairan pendingin, cooling water, dan utilitas lain harus mengalir sesuai kebutuhan agar sistem tetap stabil. Apabila debit cairan berubah tanpa terdeteksi, proses produksi, pendinginan, atau distribusi utilitas bisa terganggu.
D106E membantu pengguna membaca kondisi aliran secara real time. Perangkat ini mendukung flow velocity ±0.16 sampai 16 ft per detik atau sekitar ±0.5 sampai 5 m per detik. Rentang tersebut sesuai untuk berbagai kebutuhan pemantauan pada pipa industri, sistem HVAC, cooling water, dan jaringan utilitas air.
Ukuran pipa yang didukung mulai dari 1 inci sampai 24 inci atau sekitar 25 mm sampai 600 mm. Dengan fleksibilitas tersebut, perangkat ini dapat digunakan pada pipa kecil di area mesin maupun pipa besar pada jalur distribusi utama. Material pipa yang kompatibel meliputi carbon steel, PVC, stainless steel, dan copper.
Melalui data yang tersedia secara langsung, operator dapat mengetahui perubahan aliran lebih cepat. Jika debit menurun, tim teknis bisa segera memeriksa pompa, valve, filter, atau kemungkinan hambatan pada jalur pipa. Dengan demikian, tindakan perawatan dapat dilakukan sebelum gangguan semakin besar.
Sensor aliran cairan tanpa potong pipa
Salah satu keunggulan utama Ultrasonic Flow Indicator D106E adalah instalasi clamp on. Transducer dipasang pada permukaan luar pipa, lalu gelombang ultrasonic digunakan untuk membaca pergerakan cairan di dalamnya. Karena sensor tidak masuk ke jalur fluida, proses pemasangan menjadi lebih bersih dan minim risiko.
Metode ini sangat cocok untuk sistem yang tidak boleh berhenti beroperasi. Pada banyak fasilitas industri, memotong pipa dapat menyebabkan downtime, biaya tambahan, risiko kebocoran, dan gangguan pada proses kerja. Dengan pemasangan dari luar pipa, alat dapat dipasang tanpa perubahan besar pada sistem.
Selain itu, teknologi clamp on membantu menjaga kebersihan fluida. Karena sensor tidak bersentuhan langsung dengan cairan, risiko kontaminasi dapat dikurangi. Hal ini penting untuk sistem yang membutuhkan kestabilan dan keandalan aliran.
Bagi tim maintenance, desain ini juga memberikan kemudahan saat pengecekan. Jika posisi transducer perlu diperiksa atau disesuaikan, teknisi dapat melakukannya dari luar pipa. Akibatnya, pekerjaan lapangan menjadi lebih cepat dan efisien.
Monitoring pipa industri berbasis IoT
Sistem industri modern membutuhkan data yang dapat diakses secara cepat dan terpusat. Oleh sebab itu, D106E dirancang dengan dukungan konektivitas IoT. Perangkat ini menggunakan PoE atau Power over Ethernet, sehingga daya dan komunikasi data dapat berjalan melalui satu kabel Ethernet.
Dengan PoE, instalasi menjadi lebih rapi karena tidak membutuhkan banyak kabel tambahan. Pada area teknis atau panel kontrol, jalur kabel yang lebih ringkas membantu memudahkan perawatan dan pengelolaan sistem. Selain itu, koneksi Ethernet juga mendukung komunikasi data yang lebih stabil.
D106E juga mendukung protokol HTTP dan MQTT. HTTP berguna untuk integrasi dengan aplikasi berbasis web. Sementara itu, MQTT banyak digunakan dalam sistem IoT karena ringan dan efisien untuk mengirim data dari perangkat lapangan ke server atau platform cloud.
Melalui dukungan tersebut, data aliran tidak hanya dapat dilihat di lokasi pemasangan alat. Informasi dapat dikirim ke dashboard, aplikasi, atau sistem monitoring online. Dengan cara ini, pengelola fasilitas dapat memantau kondisi aliran dari berbagai lokasi.
Integrasi cloud dengan platform Microthings
Dalam sistem IoT, data dari perangkat lapangan perlu dikelola secara terpusat. Microthings dapat digunakan sebagai platform cloud untuk menerima, menyimpan, menampilkan, dan mengelola data dari perangkat seperti Ultrasonic Flow Indicator D106E.
Melalui Microthings, data aliran cairan dapat ditampilkan dalam dashboard online. Pengguna dapat memantau beberapa titik pengukuran dalam satu tampilan yang lebih mudah dibaca. Hal ini sangat membantu pabrik, gedung komersial, kawasan industri, fasilitas utilitas, dan sistem irigasi yang memiliki banyak jalur pipa.
Selain menampilkan kondisi saat ini, Microthings juga mendukung pencatatan histori. Data historis berguna untuk melihat pola aliran dari waktu ke waktu. Misalnya, pengguna dapat mengetahui kapan debit meningkat, kapan terjadi penurunan, dan apakah ada perubahan yang tidak biasa pada sistem.
Dengan dukungan cloud, data tidak hanya menjadi angka sesaat. Informasi tersebut dapat digunakan untuk evaluasi operasional, perencanaan maintenance, serta pengambilan keputusan. Pada akhirnya, Microthings membantu fasilitas membangun sistem monitoring yang lebih transparan, terukur, dan mudah diawasi.
Remote monitoring melalui MeterTube App
D106E mendukung pemantauan jarak jauh melalui MeterTube App. Aplikasi ini memungkinkan pengguna melihat data aliran dan status perangkat melalui smartphone maupun PC. Fitur ini sangat membantu fasilitas yang memiliki area luas atau banyak titik pengukuran.
Melalui aplikasi tersebut, operator dapat memeriksa kondisi aliran tanpa harus datang langsung ke lokasi sensor. Sebagai contoh, tim maintenance dapat memantau data dari ruang kontrol, kantor teknis, atau perangkat mobile. Dengan cara ini, proses pengecekan menjadi lebih cepat dan fleksibel.
Remote monitoring juga mempercepat respons terhadap perubahan debit. Jika data menunjukkan kondisi tidak normal, pengguna dapat segera meninjau status perangkat. Setelah itu, teknisi dapat menentukan langkah pemeriksaan yang paling tepat di lapangan.
Selain menghemat waktu, fitur ini membantu mengurangi pekerjaan manual yang berulang. Tim operasional dapat fokus pada titik yang benar benar membutuhkan perhatian berdasarkan data yang sudah tersedia.
Manfaat untuk cooling water dan HVAC
Pada sistem HVAC dan cooling water, aliran cairan sangat berpengaruh terhadap performa pendinginan. Chiller, pompa, heat exchanger, chilled water, dan cooling water membutuhkan debit yang sesuai agar sistem bekerja optimal. Jika aliran terlalu rendah, performa pendinginan dapat menurun. Sebaliknya, aliran yang terlalu tinggi dapat menyebabkan pemborosan energi.
D106E membantu operator memantau aliran pada sistem tersebut secara real time. Data dari perangkat dapat digunakan untuk memastikan apakah distribusi air sudah sesuai kebutuhan. Apabila terjadi perubahan debit, tim teknis dapat segera memeriksa komponen terkait seperti valve, filter, pompa, atau jalur pipa.
Pada gedung industri, pabrik, rumah sakit, hotel, pusat belanja, dan fasilitas komersial, pemantauan ini sangat penting. Sistem pendingin biasanya bekerja dalam waktu panjang, sehingga stabilitas aliran berpengaruh langsung terhadap kenyamanan, proses produksi, dan biaya operasional.
Selain itu, data aliran dapat membantu proses balancing sistem. Operator dapat melihat apakah distribusi air sudah merata atau masih ada jalur yang membutuhkan penyesuaian. Dengan begitu, performa sistem pendingin dapat dijaga lebih konsisten.
Dukungan untuk industrial maintenance
Dalam kegiatan industrial maintenance, data aliran memiliki peran penting untuk mendeteksi masalah lebih awal. Banyak gangguan pada sistem pipa dimulai dari perubahan kecil, seperti filter yang mulai tersumbat, pompa yang melemah, atau valve yang tidak terbuka sempurna.
D106E membantu tim teknis mengenali perubahan tersebut melalui data aliran yang mudah dipantau. Jika nilai debit mulai tidak normal, pemeriksaan dapat dilakukan lebih cepat pada titik yang berkaitan. Langkah ini membantu mencegah downtime dan mengurangi risiko kerusakan yang lebih besar.
Selain itu, metode clamp on membuat perangkat ini mudah diterapkan pada sistem yang sudah berjalan. Industri tidak perlu melakukan perubahan besar pada pipa untuk meningkatkan kualitas monitoring. Dengan demikian, peningkatan sistem dapat dilakukan secara bertahap tanpa mengganggu operasional.
Dalam jangka panjang, data aliran juga dapat membantu membuat jadwal perawatan yang lebih tepat. Perawatan tidak hanya dilakukan berdasarkan waktu, tetapi juga berdasarkan kondisi aktual sistem.
Peran dalam energy management
Dalam energy management system, aliran cairan dapat menjadi indikator penting untuk mengevaluasi efisiensi. Jika aliran tidak sesuai, pompa dan peralatan pendukung bisa bekerja lebih berat. Akibatnya, konsumsi energi meningkat dan biaya operasional menjadi lebih tinggi.
Dengan data dari D106E, operator dapat mengetahui apakah aliran sudah sesuai kebutuhan. Jika terdapat ketidaksesuaian, sistem dapat disesuaikan agar bekerja lebih efisien. Proses ini membantu mengurangi pemborosan energi dan menjaga performa peralatan.
Selain itu, data historis dari platform cloud dapat digunakan untuk analisis jangka panjang. Pengelola fasilitas dapat melihat pola penggunaan air, membandingkan kondisi antar periode, dan mencari peluang penghematan.
Manfaat ini sangat relevan untuk industri yang ingin meningkatkan efisiensi operasional. Dengan pemantauan berbasis data, keputusan optimasi dapat dilakukan lebih tepat dan terarah.
Aplikasi pada utilitas dan irigasi modern
Selain untuk industri, D106E juga dapat digunakan pada sistem utilitas dan irigasi modern. Pada smart utility, perangkat ini membantu memantau distribusi air pada beberapa titik secara online. Data dari perangkat dapat digunakan untuk mendeteksi perubahan debit, melihat pola pemakaian, dan menjaga kestabilan sistem.
Dalam sistem irigasi modern, perangkat ini membantu memastikan distribusi air berjalan sesuai kebutuhan. Jika debit terlalu rendah, area tertentu bisa kekurangan air. Namun, jika aliran terlalu tinggi, air dan energi pompa dapat terbuang.
Dengan pemantauan online, pengguna dapat melihat kondisi aliran dari jarak jauh. Data ini membantu pengelola mengatur distribusi air, mengevaluasi performa pompa, dan menentukan jadwal irigasi yang lebih efisien.
Karena desainnya compact dan user friendly, D106E mudah diterapkan pada sistem baru maupun peningkatan sistem monitoring yang sudah ada. Fleksibilitas ini membuatnya cocok untuk banyak kebutuhan lapangan.
Spesifikasi teknis Ultrasonic Flow Indicator D106E
D106E memiliki spesifikasi yang mendukung kebutuhan industri dan utilitas modern. Perangkat ini mendukung flow velocity ±0.16 sampai 16 ft per detik atau ±0.5 sampai 5 m per detik. Ukuran pipa yang dapat digunakan mulai dari 1 inci sampai 24 inci atau sekitar 25 mm sampai 600 mm.
Akurasi perangkat berada pada ±2.0%. Aplikasi yang sesuai meliputi HVAC, process industries, energy management, irrigation systems, dan industrial maintenance. Material pipa yang kompatibel mencakup carbon steel, PVC, stainless steel, dan copper.
Dari sisi konektivitas, perangkat ini mendukung PoE, HTTP, dan MQTT. Sumber dayanya menggunakan Power over Ethernet. Transmitter bekerja pada suhu minus 10°C sampai 50°C, sedangkan transducer CP025E bekerja pada suhu 0°C sampai 60°C.
Perlindungan transmitter adalah IP65. Sementara itu, transducer memiliki rating IP68. Kabel transducer standar memiliki panjang sekitar 5 meter dan dapat diperpanjang hingga maksimum 300 meter.
Dalam paket standar, pengguna mendapatkan satu unit Ultrasonic Flow Indicator D106E, satu set transducer ultrasonic clamp on, kabel transducer sekitar 5 meter, kabel Ethernet PoE, mounting accessories, dan user manual.
Kesimpulan
Ultrasonic Flow Indicator D106E adalah sensor aliran cairan dengan instalasi clamp on yang cocok digunakan pada industri, HVAC, cooling water, smart utility, irigasi, dan energy management. Teknologi ultrasonic membuat perangkat ini mampu membaca aliran dari luar pipa tanpa kontak langsung dengan cairan.
Dukungan PoE, HTTP, MQTT, MeterTube App, dan Microthings membuat perangkat ini siap digunakan dalam ekosistem IoT modern. Monitoring pipa industri dengan D106E membantu pengguna mendapatkan data aliran secara cepat, mudah diakses, dan berguna untuk pengambilan keputusan.
Dengan kemampuan tersebut, D106E bukan hanya perangkat pemantau aliran. Alat ini menjadi bagian penting dari transformasi digital untuk meningkatkan efisiensi maintenance, menjaga kestabilan utilitas, dan mendukung operasional industri yang lebih cerdas.
