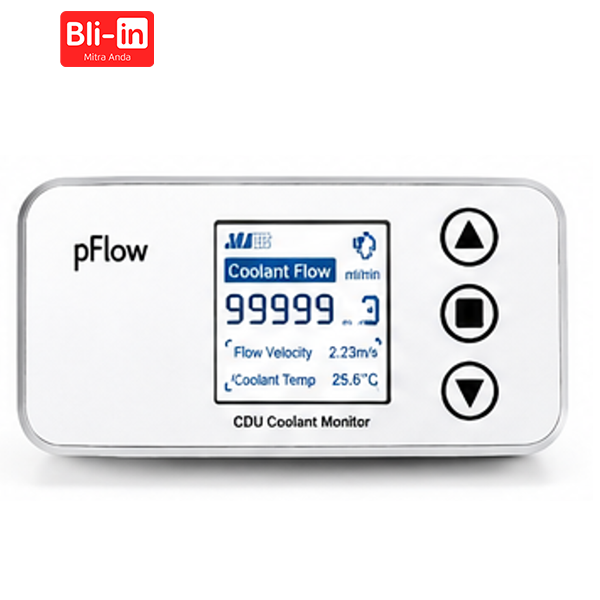

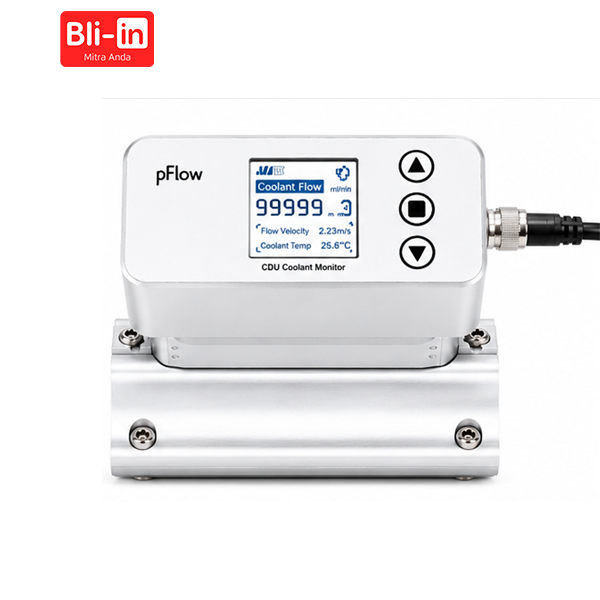

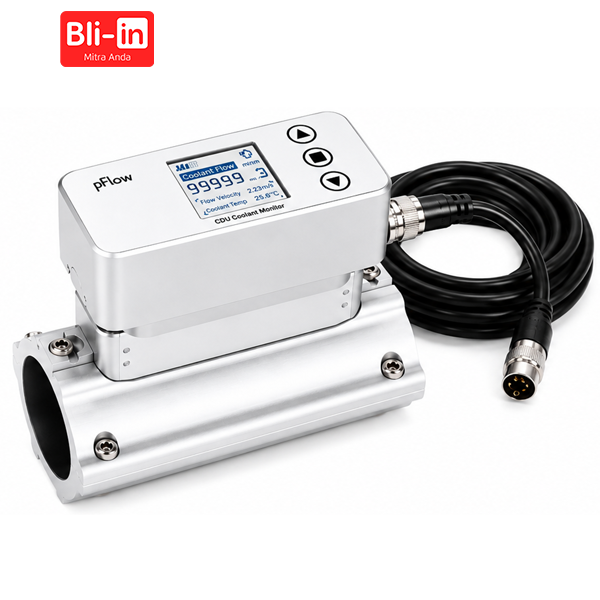

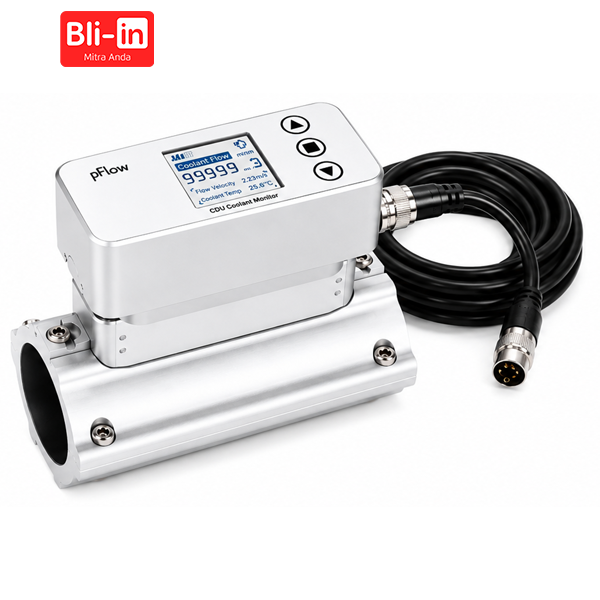

CDU Coolant Monitor D3

Deskripsi Produk

CDU Coolant Monitor D3 adalah alat monitoring aliran coolant yang dirancang khusus untuk sistem Cooling Distribution Unit (CDU), liquid cooling, dan aplikasi pendinginan presisi tinggi. Oleh karena itu, perangkat ini sangat cocok digunakan pada data center, AI server, HPC (High Performance Computing), dan sistem pendinginan industri yang membutuhkan pemantauan aliran coolant secara akurat dan berkelanjutan. Selain itu, D3 menggunakan teknologi ultrasonic flow monitoring yang mampu memberikan pengukuran stabil tanpa mengganggu aliran cairan. Dengan demikian, pengguna dapat memantau performa sistem pendinginan secara real-time untuk membantu menjaga efisiensi operasional dan mencegah gangguan sistem. D3 juga memiliki desain kokoh berbahan stainless steel yang tahan terhadap berbagai jenis cairan pendingin. Karena itu, perangkat ini ideal untuk penggunaan jangka panjang pada lingkungan yang membutuhkan keandalan tinggi. Tidak hanya itu, perangkat ini mendukung komunikasi RS485 Modbus dan output analog 4–20mA sehingga memudahkan integrasi ke PLC, BMS, DCIM, maupun sistem monitoring industri lainnya.

Fitur Utama

• Monitoring coolant secara real-time
• Dirancang khusus untuk Cooling Distribution Unit (CDU)
• Teknologi ultrasonic non-intrusive
• Akurasi pengukuran hingga ±2.0%
• Repeatability tinggi hingga 0.40%
• Komunikasi RS485 Modbus
• Output analog 4–20mA
• Cocok untuk berbagai jenis coolant industri
• Desain stainless steel yang kokoh dan tahan lama
• Instalasi mudah serta minim maintenance

Technical Spesifikasi

Parameter	Spesifikasi
Flow Velocity	0.3 ~ 5.0 m/s (0.9 ~ 16 ft/s)
Pipe Size	DN20, DN25, DN32, DN40, DN50, DN65, DN80
Accuracy	±2.0%
Repeatability	0.40%
Application	Data Centre, Liquid Cooling, Water, Deionized Water, Ethylene Glycol-Water Mixture, Propylene Glycol-Water Mixture, Oil-Based Coolant, Fluorocarbon Fluid
Pipe Material	Stainless Steel
I/O	RS485 Modbus, Analog Output 4–20mA (Max Load 500Ω)
Power Supply	10–36VDC / 500mA Max
Ambient Temperature	-10°C ~ 50°C
Fluid Temperature	0°C ~ 60°C
IP Rating	IP65
Transducer Cable	φ5 Six-Core Cable, Panjang Standar 2 Meter

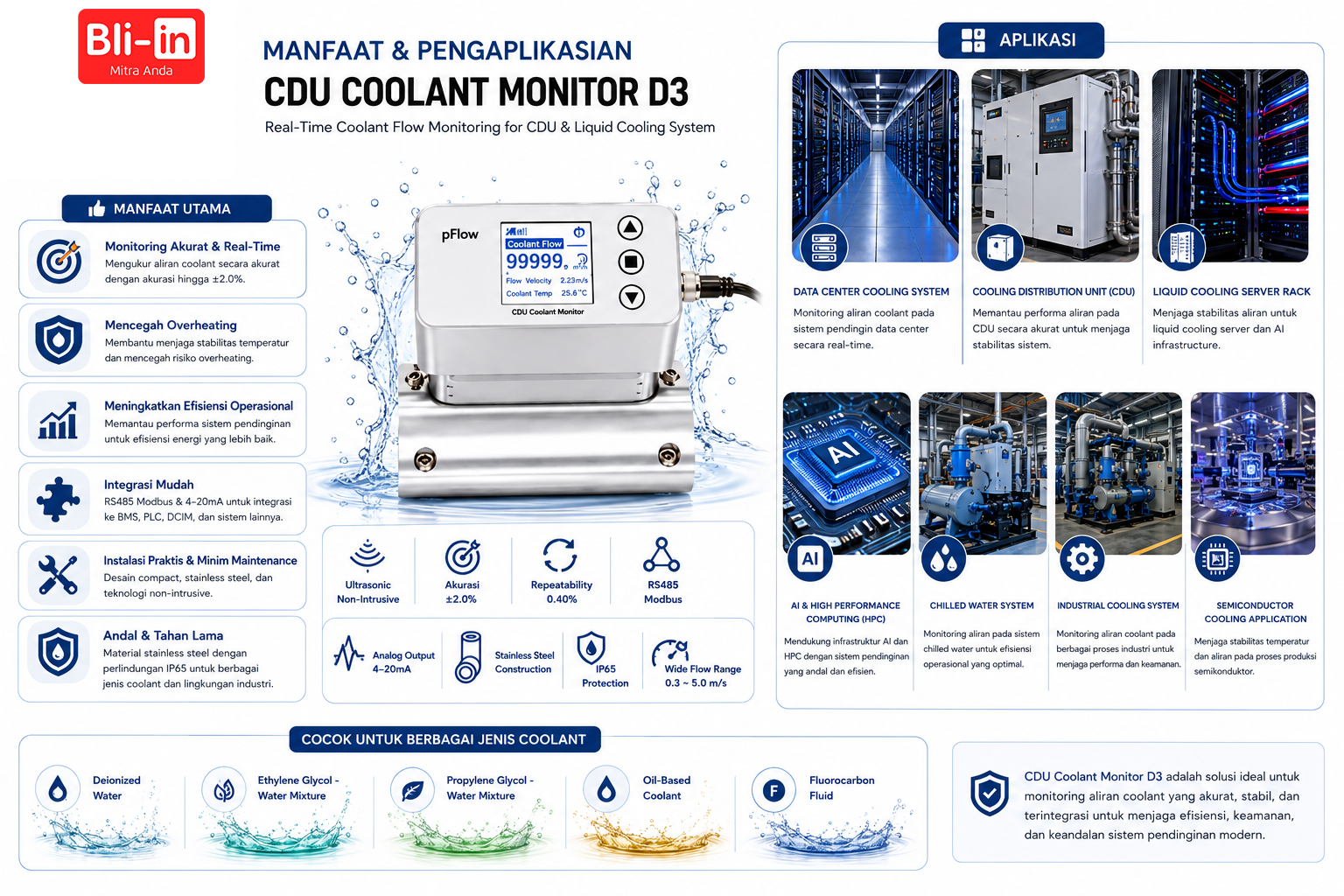

Manfaat dan Aplikasi

Manfaat

• Monitoring aliran coolant secara akurat dan stabil
• Membantu mencegah overheating pada sistem pendinginan
• Meningkatkan efisiensi operasional data center
• Memudahkan monitoring performa liquid cooling

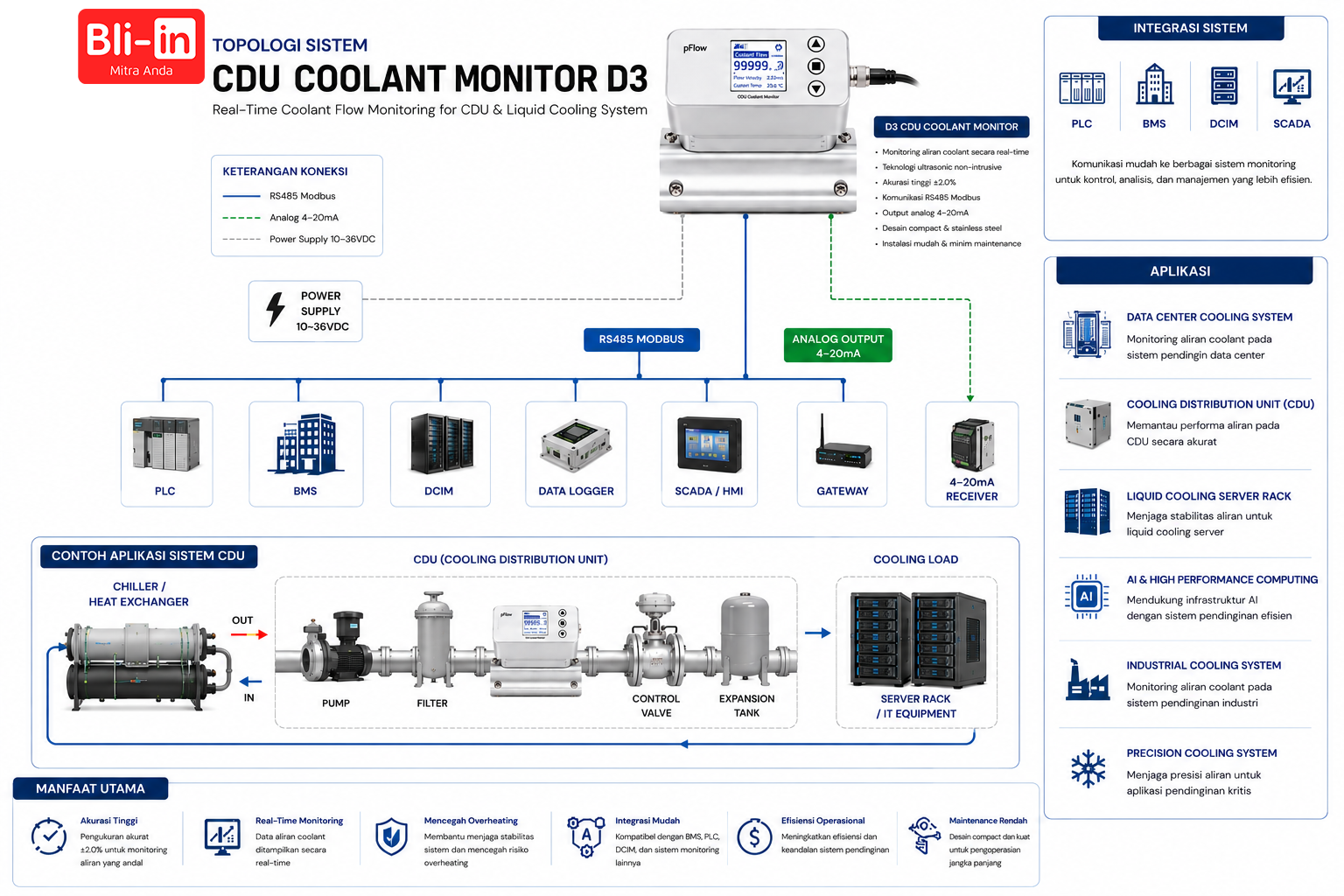

• Integrasi mudah ke sistem DCIM, PLC, dan BMS
• Mengurangi risiko downtime akibat gangguan pendinginan

Aplikasi

• Cooling Distribution Unit (CDU)
• Data Center Cooling System
• Liquid Cooling Server
• AI Infrastructure
• High Performance Computing (HPC)
• Chilled Water System
• Industrial Cooling System
• Precision Cooling Application

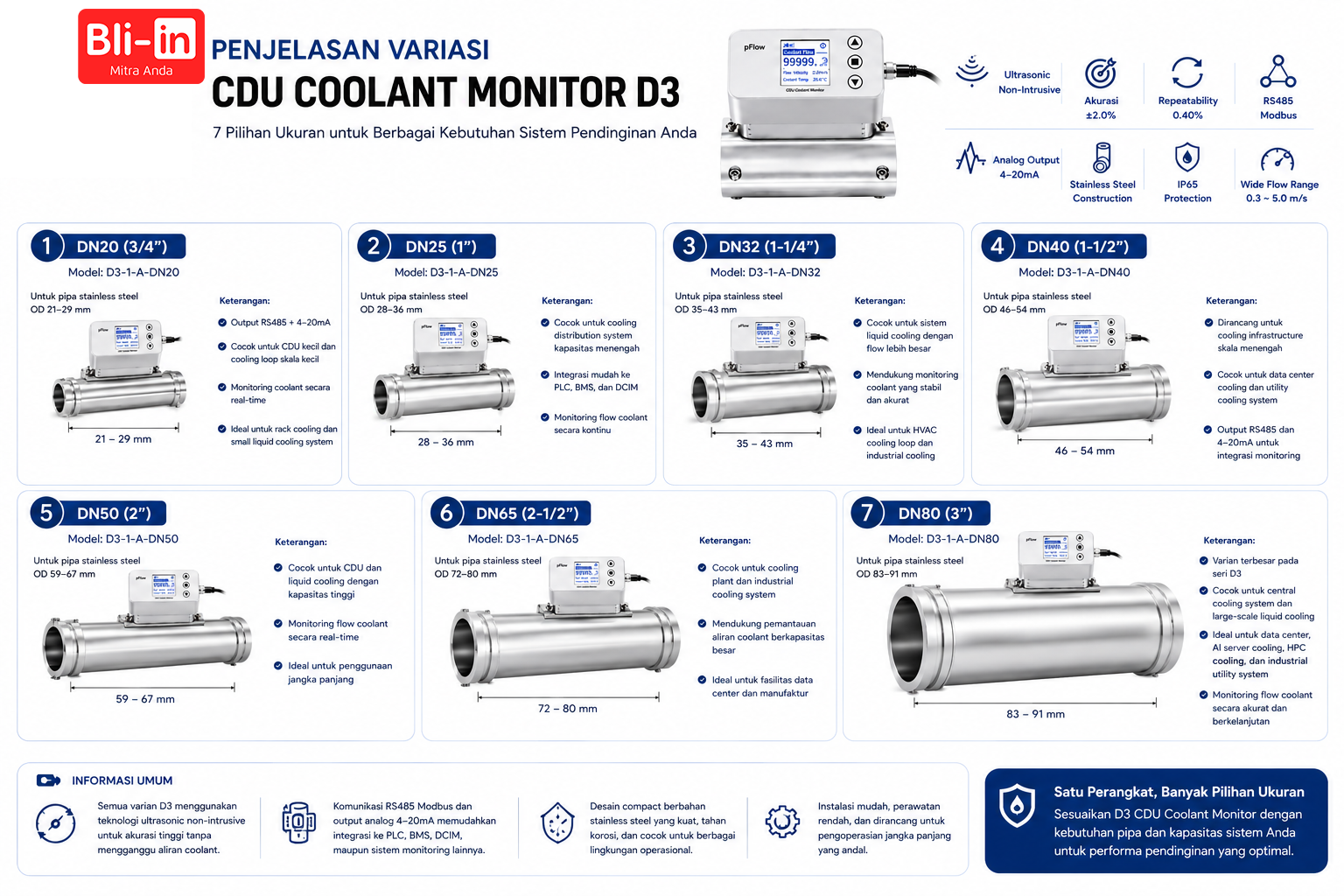

Penjelasan Variasi

🔹 DN20 (3/4″)

Model: D3-1-A-DN20

Dimensi:
L 118 mm
W 51 mm
H 105 mm

Keterangan:

• Untuk pipa stainless steel OD 21–29 mm
• Output RS485 + 4–20mA
• Cocok untuk CDU kecil dan cooling loop skala kecil
• Monitoring coolant secara real-time
• Ideal untuk rack cooling dan small liquid cooling system

🔹 DN25 (1″)

Model: D3-1-A-DN25

Dimensi:
L 118 mm
W 56 mm
H 112 mm

Keterangan:

• Untuk pipa stainless steel OD 28–36 mm
• Cocok untuk cooling distribution system kapasitas menengah
• Integrasi mudah ke PLC, BMS, dan DCIM
• Monitoring flow coolant secara kontinu
• Ideal untuk liquid cooling infrastructure modern

🔹 DN32 (1-1/4″)

Model: D3-1-A-DN32

Dimensi:
L 118 mm
W 63 mm
H 119 mm

Keterangan:

• Untuk pipa stainless steel OD 35–43 mm
• Cocok untuk sistem liquid cooling dengan flow lebih besar
• Mendukung monitoring coolant yang stabil dan akurat
• Ideal untuk HVAC cooling loop dan industrial cooling
• Sesuai untuk data center dengan kebutuhan pendinginan menengah

🔹 DN40 (1-1/2″)

Model: D3-1-A-DN40

Dimensi:
L 118 mm
W 74 mm
H 130 mm

Keterangan:

• Untuk pipa stainless steel OD 46–54 mm
• Dirancang untuk cooling infrastructure skala menengah
• Cocok untuk data center cooling dan utility cooling system
• Output RS485 dan 4–20mA untuk integrasi monitoring
• Stabil untuk pengoperasian jangka panjang

🔹 DN50 (2″)

Model: D3-1-A-DN50

Dimensi:
L 153 mm
W 89 mm
H 143 mm

Keterangan:

• Untuk pipa stainless steel OD 59–67 mm
• Cocok untuk CDU dan liquid cooling dengan kapasitas tinggi
• Monitoring flow coolant secara real-time
• Stabil untuk penggunaan jangka panjang
• Ideal untuk server cooling dan AI infrastructure

🔹 DN65 (2-1/2″)

Model: D3-1-A-DN65

Dimensi:
L 153 mm
W 102 mm
H 156 mm

Keterangan:

• Untuk pipa stainless steel OD 72–80 mm
• Cocok untuk cooling plant dan industrial cooling system
• Mendukung pemantauan aliran coolant berkapasitas besar
• Ideal untuk fasilitas data center dan manufaktur
• Cocok untuk distribusi coolant utama

🔹 DN80 (3″)

Model: D3-1-A-DN80

Dimensi:
L 153 mm
W 113 mm
H 167 mm

Keterangan:

• Untuk pipa stainless steel OD 83–91 mm
• Varian terbesar pada seri D3
• Cocok untuk central cooling system dan large-scale liquid cooling
• Ideal untuk data center, AI server cooling, HPC cooling, dan industrial utility system
• Monitoring flow coolant secara akurat dan berkelanjutan

Standar Paket

• 1x Unit CDU Coolant Monitor D3
• 1x Integrated Ultrasonic Sensor
• Kabel Komunikasi (±2 Meter)
• Mounting Accessories
• User Manual
• Factory Calibration Report
