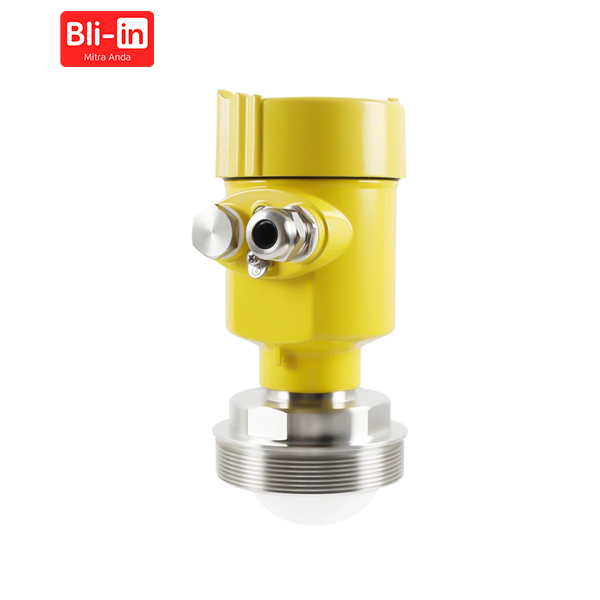

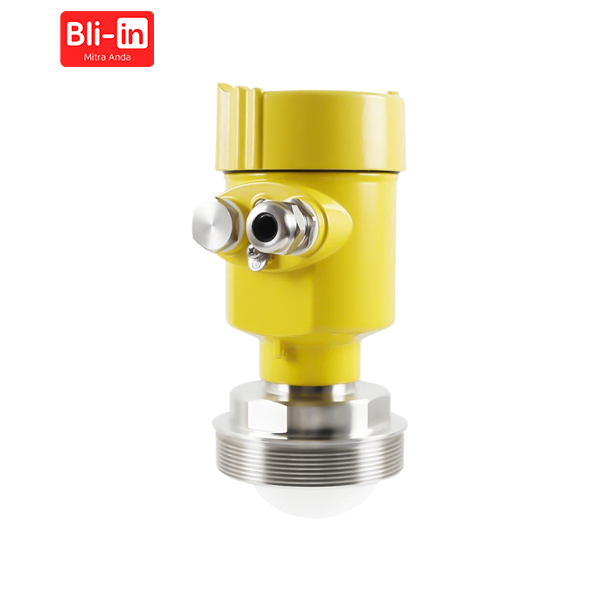

Transmitter Level Radar 80GHz MQ8

Transmitter Level Radar 80GHz MQ8 adalah perangkat pengukuran level berbasis teknologi radar 76GHz~81GHz FMCW yang dirancang untuk monitoring level cairan maupun material padat secara akurat dan stabil. Dengan frekuensi kerja tinggi 80GHz dan bandwidth 5GHz, MQ8 mampu memberikan resolusi pengukuran yang lebih baik, blind area kecil, serta akurasi tinggi pada berbagai kondisi industri. MQ8 memiliki jangkauan pengukuran hingga 120 meter, sehingga cocok digunakan untuk tangki tinggi, silo, reservoir, area proses, maupun aplikasi industri dengan kebutuhan monitoring level jarak jauh. Sensor ini dapat digunakan pada media liquid maupun solid, termasuk pada lingkungan kerja berat seperti tekanan tinggi, suhu tinggi, debu kuat, dan area dengan obstacle atau penghalang. Perangkat ini menggunakan CMOS millimeter-wave RF chip dengan akurasi hingga ±1 mm pada jarak kurang dari 30 meter. Dengan beam angle kecil 3° atau 6°, radar dapat lebih fokus pada permukaan media yang diukur, sehingga membantu meningkatkan stabilitas pembacaan pada aplikasi yang menantang.

Selain itu, MQ8 mendukung komunikasi HART/MODBUS, output 4-20mA atau RS485, serta mendukung remote commissioning dan upgrade untuk mempermudah konfigurasi, maintenance, dan efisiensi pekerjaan di lapangan.

Fitur Utama

• Menggunakan teknologi radar 80GHz FMCW
• Frekuensi transmisi 76GHz~81GHz
• Bandwidth kerja 5GHz untuk resolusi dan presisi lebih tinggi
• Menggunakan CMOS millimeter-wave RF chip
• Akurasi hingga ±1 mm untuk jarak kurang dari 30 m
• Akurasi ±5 mm untuk jarak lebih dari 30 m
• Measuring range luas dari 0.2 m hingga 120 m
• Blind area kecil
• High S/N ratio untuk pembacaan lebih stabil
• Beam angle kecil 3° atau 6°
• Mampu mengukur level cairan dan material padat
• Cocok untuk lingkungan berat dengan debu, obstacle, tekanan, dan suhu tinggi
• Mendukung komunikasi HART/MODBUS
• Output tersedia 4-20mA atau RS485
• Mendukung remote commissioning dan upgrade
• Perlindungan IP67

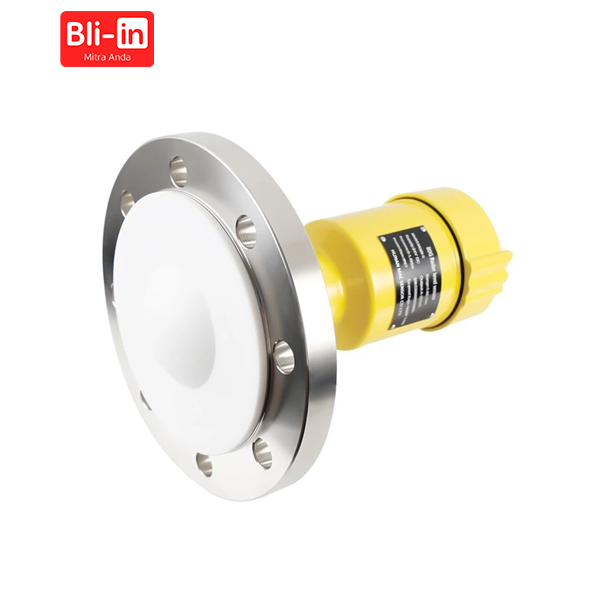

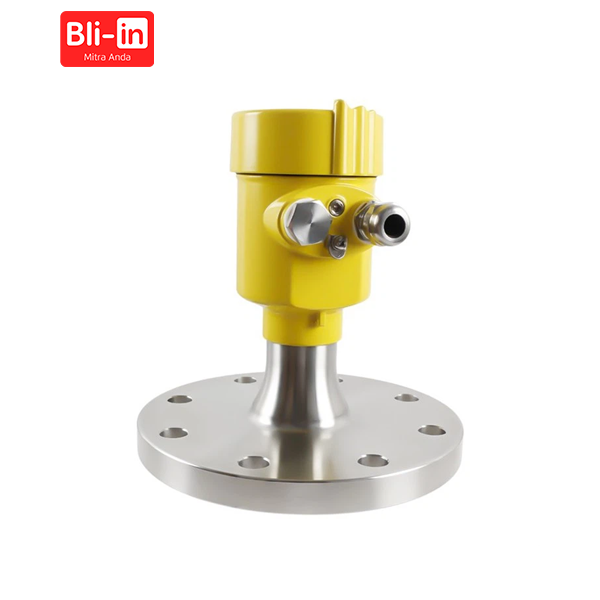

• Instalasi menggunakan thread atau flange

Solusi

• Monitoring level cairan pada tangki industri
• Monitoring level material padat pada silo
• Pengukuran level pada lingkungan berdebu
• Monitoring level pada kondisi kerja berat
• Aplikasi dengan kebutuhan range panjang hingga 120 m

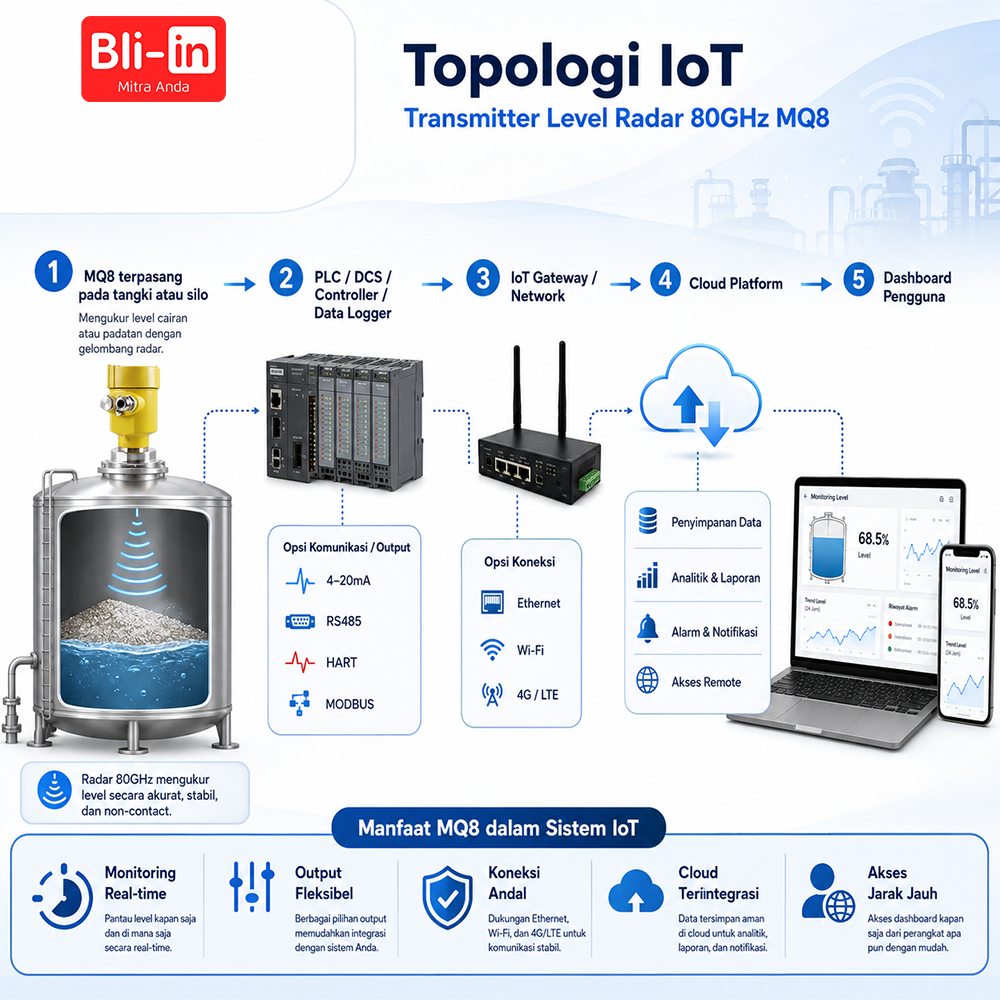

• Integrasi ke PLC, DCS, SCADA, data logger, dan sistem monitoring
• Remote commissioning untuk mempercepat konfigurasi dan maintenance
• Monitoring level pada industri proses, water treatment, chemical, mining, dan bulk material

Technical Spesifikasi

Manfaat Produk

• Memberikan pengukuran level yang sangat presisi hingga ±1 mm
• Cocok untuk pengukuran level cairan dan material padat
• Range hingga 120 m membuat sensor ideal untuk tangki tinggi dan silo besar
• Frekuensi 80GHz membantu meningkatkan resolusi dan stabilitas pengukuran
• Beam angle kecil membantu mengurangi gangguan dari dinding tangki atau obstacle
• Tetap andal pada lingkungan berdebu, suhu tinggi, tekanan tinggi, dan kondisi proses berat
• Output 4-20mA memudahkan integrasi ke sistem kontrol industri
• RS485 dan MODBUS mendukung monitoring digital
• HART memudahkan konfigurasi dan komunikasi perangkat
• Remote commissioning membantu mengurangi waktu konfigurasi di lapangan
• Perlindungan IP67 cocok untuk penggunaan industri dan lingkungan outdoor

Aplikasi Produk

• Monitoring level tangki cairan
• Monitoring level silo material padat
• Water treatment system
• Wastewater treatment
• Chemical process
• Petrochemical industry
• Mining industry
• Cement industry
• Power plant
• Bulk material monitoring
• Level monitoring pada tangki tinggi
• Level monitoring pada area berdebu
• PLC, DCS, dan SCADA system
• Data logger dan telemetry system
• Sistem monitoring level berbasis IoT
• Aplikasi industri dengan kondisi kerja berat

Standart Paket

• 1 Unit Transmitter Level Radar 80GHz MQ8
• Koneksi thread atau flange sesuai konfigurasi pesanan
• Output signal sesuai pilihan produk
• Cable entry M20×1.5
• Packaging produk
• Manual atau datasheet produk jika tersedia
